Per i progetti di automazione industriale che richiedono una comunicazione veloce e coerente tra controllori logici programmabili (PLC), la scelta del giusto modulo di scambio di memoria è essenziale.Xinyuanintroduce ilGEIC698CMX016, un modulo Control Memory Xchange progettato per la piattaforma PACSystems RX7i. Utilizzando la tecnologia della memoria riflettente e la comunicazione in fibra ottica, questo modulo consente la condivisione deterministica dei dati tra controller e dispositivi informatici compatibili, aiutando gli ingegneri a costruire architetture di controllo coordinate per applicazioni industriali esigenti.

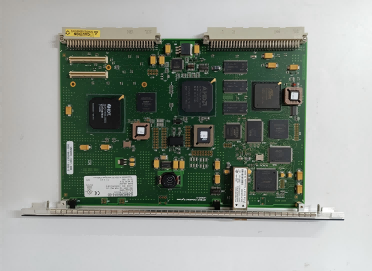

GEIC698CMX016 è un modulo Control Memory Xchange a slot singolo progettato per distribuire i dati su una rete di memoria riflettente compatibile. Fornisce 16 MB di memoria riflettente con parità, supporta una rete in fibra ottica da 2,12 Gbaud e può ospitare fino a 256 nodi compatibili. Il suo funzionamento in rete indipendente dalla CPU aiuta a ridurre il carico di elaborazione associato alla distribuzione dei dati condivisi. Questo articolo spiega le specifiche tecniche, i principi di funzionamento, i requisiti di installazione, le applicazioni industriali e le considerazioni chiave quando si acquista un modulo sostitutivo.
GEIC698CMX016 è un modulo Control Memory Xchange (CMX) sviluppato per la piattaforma di controllo di automazione programmabile PACSystems RX7i. Utilizza la tecnologia della memoria riflettente per sincronizzare i dati condivisi tra i dispositivi collegati attraverso una rete in fibra ottica ad alta velocità.
A differenza dei metodi di comunicazione convenzionali che richiedono che ciascun controller richieda ripetutamente dati da un altro dispositivo, la memoria riflettente consente un'operazione di scrittura su un nodo per aggiornare le posizioni di memoria corrispondenti in tutta la rete. Questo approccio è particolarmente utile quando diversi controllori necessitano di accedere a informazioni operative comuni con un comportamento di comunicazione prevedibile.
Le caratteristiche chiave includono:
Per gli ingegneri che mantengono installazioni di automazione consolidate, identificare il modello esatto e la revisione dell'hardware è importante prima di acquistare un sistema sostitutivo o espandere un sistema esistente.
Il modulo utilizza un collegamento seriale in fibra ottica che opera a 2,12 Gbaud. La gestione dinamica dei pacchetti supporta dimensioni dei pacchetti da 4 a 64 byte, consentendo al modulo di adattarsi a diversi modelli di trasferimento dati. La velocità di trasferimento di rete massima documentata varia da circa 43 MB/s con pacchetti da 4 byte a 174 MB/s con pacchetti da 64 byte.
Queste cifre descrivono le prestazioni di trasferimento di rete nelle condizioni dei pacchetti pertinenti. Le prestazioni effettive dell'applicazione dipendono dal traffico di rete, dai modelli di scrittura e dalla configurazione del sistema.
La memoria riflessiva distribuisce gli aggiornamenti dei dati accettati ai nodi compatibili sulla rete. Questa architettura può semplificare la comunicazione tra sistemi di controllo coordinati perché i dispositivi partecipanti mantengono le corrispondenti regioni di memoria condivisa anziché fare affidamento esclusivamente su ripetuti scambi punto-punto.
Il modulo utilizza connessioni in fibra ottica di tipo LC e supporta collegamenti in fibra multimodale fino a 300 metri nelle condizioni specificate. La comunicazione in fibra ottica può aiutare a isolare la segnalazione di rete da molte fonti di interferenze elettriche comunemente riscontrate negli ambienti industriali.
Gli indicatori del pannello frontale forniscono informazioni sul funzionamento del modulo, sulla configurazione, sui dati ricevuti e sul rilevamento del segnale ottico. Le funzionalità di rilevamento degli errori di rete e parità di memoria supportano anche la risoluzione dei problemi e il monitoraggio dell'integrità dei dati.
La tabella seguente riassume le specifiche principali documentate per il modulo Xchange memoria di controllo IC698CMX016. Confermare la revisione hardware applicabile e il manuale di installazione prima di utilizzare questi valori per l'approvazione tecnica.
| Parametro | Specifica |
|---|---|
| Modello del prodotto | IC698CMX016 |
| Tipo di prodotto | Controllo del modulo Memory Xchange |
| Piattaforma compatibile | PACSystems RX7i |
| Memoria riflessiva | SDRAM da 16 MB con parità |
| Velocità di trasmissione della rete | 2,12 Gbaud |
| Velocità di trasferimento di rete massima | 43–174 MB/s, a seconda delle dimensioni del pacchetto |
| Dimensione dinamica del pacchetto | 4-64 byte |
| Nodi di rete massimi | 256 nodi compatibili |
| Connettore ottico | Connettore in fibra ottica di tipo LC |
| Distanza massima della fibra multimodale | Fino a 300 m in condizioni specificate |
| Tensione di alimentazione | +5 VCC dall'alimentatore del rack |
| Requisito attuale | 1,8 A |
| Fattore di forma del modulo | Slot rack singolo RX7i |
| Software di configurazione | Machine Edition Logic Developer-PLC, versione 4.5 o successiva, come specificato nella documentazione |
Nota tecnica:La velocità di trasmissione della rete e il throughput dell'applicazione sono misurazioni diverse. Quando si valuta il GE IC698CMX016, utilizzare i dati di trasferimento dipendenti dalla dimensione del pacchetto anziché considerare 2,12 Gbaud come una valutazione delle prestazioni in megabyte al secondo.
GEIC698CMX016 funziona come parte di una rete di memoria riflettente, tipicamente organizzata come un loop in fibra ottica collegato a margherita. Ciascun nodo riceve pacchetti validi, aggiorna la propria memoria riflettente locale e inoltra i pacchetti al nodo successivo.
Un tipico scambio di dati segue questi passaggi:
Questo meccanismo supporta l'accesso condiviso ai dati tra più controller e dispositivi informatici. Tuttavia, gli ingegneri dovrebbero comunque progettare la logica dell'applicazione in base alla proprietà dei dati, ai tempi di aggiornamento, al caricamento della rete e alla gestione degli errori. La memoria riflettente è un meccanismo di distribuzione dei dati, non un sostituto della logica di sicurezza a livello di applicazione o di un sistema di controllo di sicurezza indipendente.
GEIC698CMX016 può essere preso in considerazione per ambienti industriali in cui i dispositivi compatibili devono scambiare informazioni condivise in modo prevedibile. La sua idoneità dipende dall'architettura di controllo, dai requisiti di temporizzazione e dalla compatibilità di tutti i nodi collegati.
Più PLC possono controllare diverse sezioni di una linea di produzione. Le informazioni condivise sullo stato, i dati di sequenza e i valori di processo possono aiutare a coordinare le apparecchiature in tali sezioni.
Nei macchinari di confezionamento, trasformazione e altri macchinari coordinati, una rete di memoria riflettente può distribuire i dati operativi tra dispositivi di controllo compatibili. I progettisti del sistema devono convalidare i tempi end-to-end rispetto ai requisiti effettivi della macchina.
Il monitoraggio della produzione di energia, i sistemi di test e gli impianti di controllo industriale distribuito possono trarre vantaggio dal rapido scambio di informazioni tra i nodi di elaborazione. L'idoneità dovrebbe essere stabilita attraverso una valutazione ingegneristica specifica dell'applicazione, in particolare quando sono coinvolte funzioni di protezione.
Le strutture che utilizzano sistemi RX7i consolidati potrebbero aver bisogno di questo modulo per mantenere un'architettura esistente, sostituire un componente guasto o ripristinare una linea di produzione precedente. In questi casi, la corrispondenza della revisione, la condizione verificata e la compatibilità documentata sono particolarmente importanti.
Una corretta installazione è essenziale per un funzionamento affidabile della rete. Prima di installare GE IC698CMX016, rivedere le istruzioni di installazione ufficiali di PACSystems RX7i e il Manuale utente dei moduli Memory Xchange.
Il modulo richiede una configurazione hardware valida prima che il trasmettitore e il ricevitore ottici possano funzionare sulla rete. La configurazione viene eseguita utilizzando il software Machine Edition supportato. Dopo l'installazione, i tecnici dovrebbero verificare gli indicatori di stato del modulo, il rilevamento del segnale ottico, la continuità della rete e gli aggiornamenti effettivi dei dati.
Precauzione di sicurezza:Spegnere l'alimentazione del rack prima di inserire o rimuovere il modulo. Seguire le procedure del produttore e i requisiti di sicurezza elettrica applicabili. Non scollegare o sostituire mai l'hardware in un sistema sotto tensione a meno che la procedura approvata non lo consenta esplicitamente.
Quando si acquista un GE IC698CMX016 per un'installazione esistente, il solo numero di catalogo corrispondente potrebbe non essere sufficiente. I team di approvvigionamento e manutenzione dovrebbero verificare i seguenti punti prima di effettuare un ordine.
| Fattore di selezione | Cosa verificare | Perché è importante |
|---|---|---|
| Numero del modello | IC698CMX016 e qualsiasi suffisso di revisione | Aiuta a evitare di ordinare la variante hardware sbagliata |
| Revisione hardware e firmware | Revisione del modulo esistente e percorso di aggiornamento approvato | Supporta la compatibilità e la pianificazione della manutenzione |
| Condizione fisica | PCB, connettori ottici e indicatori del pannello frontale | Aiuta a identificare danni visibili o problemi di gestione |
| Verifica funzionale | Configurazione, comunicazione e stato diagnostico | Fornisce una prova più forte delle condizioni operative |
| Documentazione | Registrazioni dei test, termini di garanzia e politica di restituzione | Migliora la trasparenza degli acquisti e la gestione del rischio |
| Compatibilità del sistema | Rack RX7i, firmware CPU, software e progettazione di rete | Riduce i rischi di installazione e messa in servizio |
Per le apparecchiature di automazione fuori produzione o preesistenti, richiedere informazioni chiare sul fatto che l'unità offerta sia nuova, inutilizzata, rinnovata o utilizzata in precedenza. Richiedi la revisione esatta, le prove di prova disponibili, la copertura della garanzia e le modalità di consegna invece di fare affidamento esclusivamente su una dichiarazione sullo stato delle scorte.
Per ulteriori informazioni tecniche, consultare la pagina del prodotto GE IC698CMX016 e la documentazione tecnica del produttore del modulo Control Memory Xchange.
GEIC698CMX016 distribuisce i dati condivisi tra PLC e dispositivi informatici compatibili utilizzando la tecnologia di memoria riflettente su una rete in fibra ottica. È progettato per la piattaforma PACSystems RX7i.
Il modulo fornisce 16 MB di SDRAM riflettente con protezione di parità. La memoria viene utilizzata per i dati di rete condivisi anziché fungere da dispositivo di archiviazione del computer per scopi generici.
La capacità della rete documentata arriva fino a 256 nodi compatibili. L'architettura effettiva deve tenere conto anche della compatibilità dei nodi, della configurazione di rete, dell'instradamento dei cavi e del traffico delle applicazioni.
Il modulo utilizza connettori in fibra ottica di tipo LC e supporta connessioni in fibra multimodale. La distanza massima documentata è fino a 300 metri nelle condizioni specificate. Confermare i requisiti di cavi e connettori nel manuale tecnico applicabile.
La rete di memoria riflettente funziona senza richiedere l'elaborazione della CPU RX7i per inoltrare i dati tra i nodi. Tuttavia, la configurazione hardware della CPU e la logica applicativa rimangono importanti per la messa in servizio e il corretto utilizzo della rete.
No. IC698CMX016 è il modulo Control Memory Xchange, mentre IC698RMX016 è il modulo Redundancy Memory Xchange destinato alle applicazioni di ridondanza supportate. Svolgono ruoli diversi, quindi verifica la funzione richiesta e la compatibilità del sistema prima di selezionare uno dei modelli.
Verificare il codice prodotto completo, la revisione hardware e firmware, le condizioni fisiche, la documentazione di test, la garanzia e la compatibilità con il sistema RX7i esistente. Per le apparecchiature legacy, richiedere la conferma scritta delle condizioni e della revisione dell'unità fornita prima di ordinare.
GEIC698CMX016 rimane un componente rilevante per il mantenimento di installazioni PACSystems RX7i compatibili che dipendono dalla condivisione deterministica dei dati. La sua memoria riflettente da 16 MB, la rete in fibra ottica ad alta velocità, il supporto per un massimo di 256 nodi compatibili e le funzionalità diagnostiche integrate lo rendono un'opzione pratica per le architetture di automazione legacy adatte. Il successo dell'integrazione, tuttavia, dipende dall'accurata identificazione della revisione, dalla corretta configurazione della rete e da un'attenta verifica dell'intero sistema di controllo.
Xinyuan si impegna ad aiutare gli acquirenti industriali a identificare i componenti di automazione che soddisfano i loro requisiti tecnici e di manutenzione. Se stai acquistando un GE IC698CMX016 per la sostituzione di apparecchiature, la manutenzione della linea di produzione o un progetto di un sistema di controllo esistente,contattaciper discutere la verifica del modello, la disponibilità, la documentazione tecnica e i requisiti di acquisto. Condividi il numero di parte, i dettagli della revisione e le esigenze dell'applicazione per contribuire a semplificare il processo di selezione e ridurre i rischi evitabili di approvvigionamento.
-
