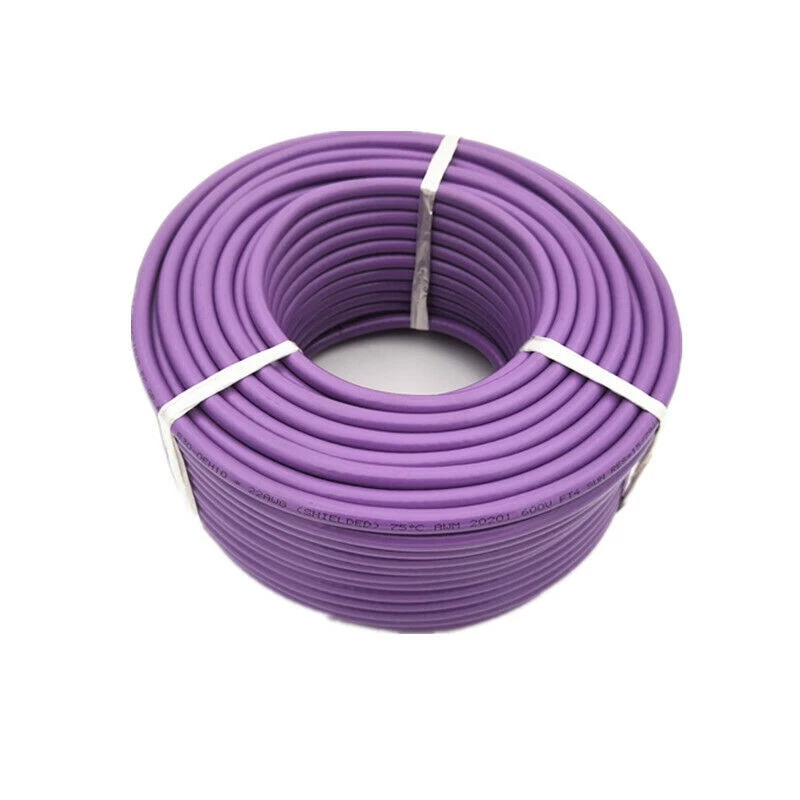

Xin Yuanaiuta gli acquirenti industriali a reperire componenti di automazione comeSiemens6XV1830-0EH10, un cavo GP standard Profibus FC progettato per la comunicazione bus di campo industriale. Per gli ingegneri che pianificano l'integrazione delle apparecchiature, la manutenzione della rete o gli aggiornamenti della linea di produzione, comprendere la struttura, le caratteristiche elettriche e i requisiti di installazione di questo cavo è essenziale per prendere una decisione di acquisto adeguata.
Siemens6XV1830-0EH10 è un cavo di comunicazione schermato destinato ad applicazioni Profibus compatibili nell'automazione industriale. La struttura a due nuclei, l'impedenza nominale, la schermatura elettromagnetica e la compatibilità FastConnect sono considerazioni importanti durante la progettazione o la manutenzione delle reti fieldbus. Questo articolo esamina le caratteristiche principali del prodotto, spiega come la scelta del cavo influenza le prestazioni di comunicazione, confronta i parametri tecnici rilevanti e delinea considerazioni sull'installazione e sull'approvvigionamento. Fornisce inoltre risposte pratiche a domande comuni su compatibilità, condizioni operative e selezione del prodotto.
I sistemi di automazione industriale si basano su collegamenti di comunicazione per scambiare informazioni tra controller, azionamenti, sensori, moduli di ingresso/uscita distribuiti e altri dispositivi di campo. Un cavo adatto è essenziale perché il livello fisico di comunicazione influisce direttamente sulla trasmissione del segnale e sulla stabilità complessiva della rete.
Siemens6XV1830-0EH10 appartiene alla famiglia di cavi Profibus FC Standard GP. È progettato per applicazioni che richiedono un cavo bus di campo industriale compatibile anziché il normale cablaggio elettrico. Le sue proprietà elettriche e la struttura schermata lo rendono rilevante per gli impianti di automazione in cui le caratteristiche di comunicazione prevedibili sono importanti.
La designazione FC del prodotto si riferisce alla compatibilità FastConnect. Con connettori compatibili e la corretta procedura di preparazione, questo design può aiutare a semplificare la terminazione dei cavi. Questa funzionalità è particolarmente utile quando i tecnici devono installare più connessioni o sostituire le sezioni di cavo esistenti durante la manutenzione programmata.
Nel valutare il prodotto, gli ingegneri dovrebbero distinguere tra l'idoneità del cavo e le prestazioni complessive della rete. La selezione del cavo corretto è solo una parte del processo. È inoltre necessario considerare la corretta terminazione, messa a terra, topologia e compatibilità con le apparecchiature collegate.
Gli acquirenti possono consultare l'elenco dei prodotti Siemens 6XV1830-0EH10 per informazioni specifiche sul prodotto e richieste di acquisto.
Prima di acquistare un cavo Profibus gli ingegneri dovrebbero confrontare le caratteristiche tecniche del prodotto con i requisiti della rete esistente o prevista. La tabella seguente riassume le specifiche comunemente pubblicate associate a Siemens 6XV1830-0EH10. I dati devono essere confermati rispetto alla documentazione più recente del produttore prima dell'approvazione finale.
| Articolo tecnico | Specifiche comunemente elencate | Perché è importante |
|---|---|---|
| Numero del modello | 6XV1830-0EH10 | Aiuta a prevenire errori di ordinazione e sostituzioni errate |
| Designazione del prodotto | Profibus FC standard GP | Identifica la categoria del cavo di comunicazione previsto |
| Numero di core | 2 | Corrisponde alla disposizione di cablaggio del bus prevista per il cavo |
| Impedenza nominale | 150 Ω | Importante per la compatibilità elettrica con la rete prevista |
| Capacità a 1 kHz | Circa 28,5 pF/m | Aiuta a caratterizzare il comportamento elettrico del cavo |
| Diametro esterno | Circa 8 mm | Utile per l'instradamento, lo spazio e la pianificazione dei connettori |
| Schermatura | Lamina di alluminio e treccia di rame stagnato | Aiuta a limitare gli effetti delle interferenze elettromagnetiche |
| Connessione veloce | Compatibile | Supporta metodi di terminazione FastConnect adatti |
| Temperatura operativa | Da -40°C a +75°C | Supporta la valutazione dell'idoneità ambientale |
| Guaina esterna | PVC, viola | Fornisce isolamento e identificazione visiva del cavo |
Questi valori devono essere trattati come riferimento tecnico e non sostitutivo della scheda tecnica ufficiale. I requisiti esatti possono variare in base alla revisione del prodotto, alla progettazione della rete e alle condizioni di installazione.
Per un processo di selezione affidabile, confrontare insieme il numero del modello, i parametri elettrici, le dimensioni meccaniche e le valutazioni ambientali. Un cavo che si adatta fisicamente potrebbe comunque non essere adatto se le sue caratteristiche elettriche o la disposizione dei connettori non corrispondono all'applicazione.
Le reti di comunicazione industriale operano spesso in ambienti contenenti motori elettrici, dispositivi di commutazione, azionamenti a frequenza variabile e altre potenziali fonti di interferenza elettromagnetica. Senza adeguate pratiche di costruzione e installazione dei cavi, le interferenze possono contribuire a errori di comunicazione e guasti di rete intermittenti.
La struttura schermata associata al Siemens 6XV1830-0EH10 comprende un foglio di alluminio e una treccia di rame stagnato. Questi strati schermanti aiutano a ridurre l'influenza dei disturbi elettrici esterni se implementati come parte di un sistema installato correttamente.
Tuttavia, l’efficacia della schermatura non dipende solo dalla presenza di strati metallici. La qualità della terminazione della schermatura, le disposizioni di messa a terra, il design del connettore e il percorso dei cavi influenzano tutti i risultati. È quindi importante seguire le istruzioni applicabili della Siemens e del produttore dell'apparecchiatura.
L'impedenza nominale è una caratteristica importante di un cavo di comunicazione. In una rete bus adeguatamente progettata, il cavo, i connettori e le disposizioni di terminazione devono funzionare insieme per mantenere condizioni di trasmissione adeguate.
L'utilizzo di un cavo non adatto o di una terminazione errata può contribuire alla riflessione del segnale e all'instabilità della comunicazione. Gli ingegneri dovrebbero quindi verificare i requisiti del cavo prima di sostituire un componente con un modello diverso.
Anche il percorso dei cavi influisce sull'affidabilità a lungo termine. Piegature, schiacciamenti, abrasioni e tensioni eccessive possono danneggiare il cavo o la sua schermatura. Supporti dei cavi e distanze di instradamento adeguati aiutano a preservare le condizioni fisiche del cavo per tutta la sua durata di servizio.
In breve, una comunicazione stabile dipende dalla combinazione di caratteristiche adeguate del cavo, corretta progettazione della rete e pratiche di installazione disciplinate.
Per gli acquirenti industriali, il valore di un cavo di comunicazione risiede nella sua compatibilità con il sistema di automazione, nella sua idoneità all'ambiente di installazione e nella facilità con cui può essere installato e sottoposto a manutenzione.
Un cavo specifico per l'applicazione Profibus prevista offre agli ingegneri un punto di partenza definito per la progettazione della rete. Confermare la categoria di prodotto corretta aiuta a evitare sostituzioni non necessarie e riduce l'incertezza durante l'integrazione delle apparecchiature.
La compatibilità FastConnect può semplificare la preparazione dei cavi quando vengono utilizzati gli strumenti e i connettori corretti. Nelle strutture con numerosi collegamenti bus, procedure di preparazione coerenti possono aiutare i tecnici a completare il lavoro di installazione in modo più efficiente.
La chiara identificazione del modello rende più semplice per i team di manutenzione specificare i materiali sostitutivi e mantenere registri di inventario accurati. Mantenere documentati i numeri di parte e i dettagli di installazione può anche semplificare la risoluzione dei problemi e gli acquisti futuri.
L'intervallo di temperature operative comunemente elencato fornisce un riferimento per valutare se il cavo è adatto al luogo previsto. Tuttavia, è necessario rivedere tutte le condizioni ambientali, inclusa l'esposizione chimica, l'umidità, lo stress meccanico ed eventuali requisiti speciali di percorso.
Siemens6XV1830-0EH10 può essere preso in considerazione per installazioni Profibus compatibili in una vasta gamma di ambienti industriali. I seguenti esempi illustrano potenziali applicazioni, in base ai requisiti di ciascun sistema di automazione.
Gli impianti di produzione utilizzano reti di comunicazione per coordinare controller, dispositivi di campo e sottosistemi di macchine. Un cavo Profibus adatto può far parte dell'infrastruttura di comunicazione che collega componenti compatibili lungo la linea di produzione.
Le macchine industriali spesso si affidano a moduli di ingresso/uscita distribuiti per scambiare informazioni operative con un controllore centrale. La scelta del cavo dovrebbe tenere conto dell'architettura di rete, delle posizioni di connessione e delle condizioni ambientali intorno al macchinario.
Le reti Profibus compatibili possono collegare i sistemi di azionamento supportati e altre apparecchiature di automazione. Quando si instradano i cavi di comunicazione vicino all'elettronica di potenza, i tecnici devono seguire pratiche appropriate di separazione, schermatura e messa a terra.
Durante la manutenzione preventiva, potrebbe essere necessario sostituire le sezioni dei cavi danneggiate o invecchiate. La verifica del codice prodotto esistente e dei requisiti elettrici della rete aiuta a garantire che la sostituzione corrisponda all'applicazione originale.
Ad esempio, quando in una fabbrica si verificano problemi di comunicazione intermittenti dopo aver modificato il layout di una macchina, il team di manutenzione può ispezionare il percorso dei cavi, le terminazioni dei connettori, la messa a terra e la terminazione del bus prima di sostituire i componenti. Se è necessaria la sostituzione del cavo, la selezione di un modello compatibile verificato può aiutare a evitare di introdurre un'altra variabile nel processo di risoluzione dei problemi.
Si tratta di uno scenario di manutenzione illustrativo piuttosto che di un reclamo relativo a un'installazione specifica del cliente. L'effettiva diagnosi dei guasti dovrebbe seguire le procedure del produttore dell'apparecchiatura.
Una corretta installazione aiuta a preservare l'integrità del cavo e supporta un funzionamento affidabile della rete. Prima dell'installazione, i tecnici devono esaminare le specifiche del cavo, le istruzioni del connettore e gli standard elettrici pertinenti.
Se il cavo verrà installato in un gruppo in movimento, in un'area umida o in un ambiente contenente sostanze chimiche aggressive, non dare per scontato che un cavo standard sia automaticamente adatto. Confermare le valutazioni meccaniche e ambientali pertinenti prima di procedere.
Le decisioni di acquisto dovrebbero bilanciare compatibilità tecnica, requisiti di fornitura e considerazioni sulla manutenzione a lungo termine. Un processo di verifica strutturato può ridurre gli errori negli ordini e aiutare i team di procurement a coordinarsi in modo più efficace con i dipartimenti di ingegneria.
Inizia confermando Siemens 6XV1830-0EH10 rispetto alla distinta base, ai contrassegni dei cavi esistenti o alla documentazione tecnica approvata. Evita di scegliere un sostituto basato esclusivamente sull'aspetto o su un numero di modello simile.
Calcolare la lunghezza del percorso richiesta, comprese le quote di installazione adeguate. Confermare se il fornitore offre il prodotto nel formato di consegna richiesto e se si applicano quantità minime di ordine.
Esaminare il protocollo di comunicazione, l'impedenza nominale, la disposizione dei connettori, la topologia della rete e l'ambiente operativo. Se il prodotto è destinato ad un retrofit, confrontare il cavo proposto con i requisiti del sistema originale.
Prima di confermare un ordine, richiedi l'identificazione del prodotto, le informazioni sulla disponibilità, i tempi di consegna, i termini commerciali e l'eventuale documentazione di tracciabilità richiesta dalla tua organizzazione. Per le apparecchiature di automazione critiche, i team di acquisto dovrebbero seguire le procedure interne di approvazione dei fornitori e di verifica dell'autenticità.
Un fornitore di automazione industriale dovrebbe comunicare chiaramente l'identificazione del modello, le quantità dell'ordine, le modalità di consegna e la documentazione tecnica. Ciò è particolarmente utile quando i team di approvvigionamento coordinano la manutenzione urgente o i requisiti di più apparecchiature.
Xin Yuan fornisce un canale di approvvigionamento di prodotti di automazione industriale per gli acquirenti che valutano i componenti Siemens e le relative apparecchiature. Visitare il sito Web Xin Yuan per esplorare le categorie di prodotti disponibili o consultare la pagina del prodotto Siemens 6XV1830-0EH10 per richieste specifiche su articoli.
Si tratta di un cavo GP standard Profibus FC destinato ai sistemi di comunicazione bus di campo industriali compatibili. La sua esatta idoneità dipende dai requisiti elettrici e di installazione della rete.
L'impedenza nominale comunemente pubblicata è 150 Ω. Gli ingegneri dovrebbero confermare le specifiche confrontandole con la documentazione ufficiale del prodotto più recente prima di utilizzarlo in una particolare rete.
Sì, è identificato come compatibile con FastConnect. Una corretta installazione richiede comunque connettori adeguati, strumenti di preparazione e il rispetto delle relative istruzioni di terminazione.
La costruzione comunemente elencata comprende un foglio di alluminio e una treccia di rame stagnato. Una gestione efficace delle interferenze dipende anche dalla corretta messa a terra, dalla terminazione della schermatura, dall'instradamento e dalla progettazione complessiva della rete.
Il diametro esterno comunemente elencato è di circa 8 mm. Verificare l'esatta tolleranza dimensionale prima di selezionare pressacavi, connettori o accessori di instradamento.
L'intervallo di temperature operative comunemente elencato è compreso tra -40°C e +75°C. L'installazione deve rimanere entro i limiti applicabili e altri fattori ambientali devono essere valutati prima dell'approvazione.
No. L'idoneità alla sostituzione deve essere verificata rispetto al protocollo di comunicazione, alle caratteristiche elettriche, ai requisiti del connettore, alla topologia di rete e alle condizioni di installazione. L'aspetto simile non stabilisce la compatibilità.
Fornire il codice articolo completo, la quantità richiesta o la lunghezza del cavo, la destinazione della consegna, la data di consegna prevista ed eventuali requisiti di documentazione. Se il cavo è per un'installazione esistente, la condivisione dei relativi requisiti di sistema può aiutare il fornitore a chiarire la richiesta.
Siemens6XV1830-0EH10 è un'opzione di cavo per sistemi di comunicazione industriale Profibus compatibili dove sono richieste caratteristiche elettriche, schermatura e compatibilità FastConnect adeguate. La sua idoneità dovrebbe essere stabilita attraverso la verifica tecnica piuttosto che attraverso la sola corrispondenza del nome del modello.
Per un progetto di successo, confermare le specifiche più recenti, ispezionare l'ambiente di installazione previsto, utilizzare connettori compatibili e seguire le indicazioni di messa a terra e terminazione del produttore della rete. I team di approvvigionamento dovrebbero inoltre verificare l'identificazione del prodotto, la disponibilità, le modalità di consegna e la documentazione necessaria per la loro applicazione.
Cerchi Siemens 6XV1830-0EH10 per il tuo prossimo progetto di automazione? Xin Yuan può aiutarti a presentare i requisiti del tuo prodotto e discutere gli accordi di approvvigionamento. Visita la pagina di richiesta del prodotto ocontattaciper richiedere un preventivo e discutere le vostre esigenze di acquisto di automazione industriale.
