Quando i sistemi di automazione industriale richiedono un rack affidabile per CPU, I/O e moduli di comunicazione,Xin Yuanfornisce ilGEIC698CHS017come soluzione pratica per le architetture di controllo basate su RX7i. Progettato come rack con montaggio posteriore da 17 slot, fornisce installazione strutturata dei moduli, connettività backplane e compatibilità con moduli RX7i, Serie 90-70 e VME selezionati.

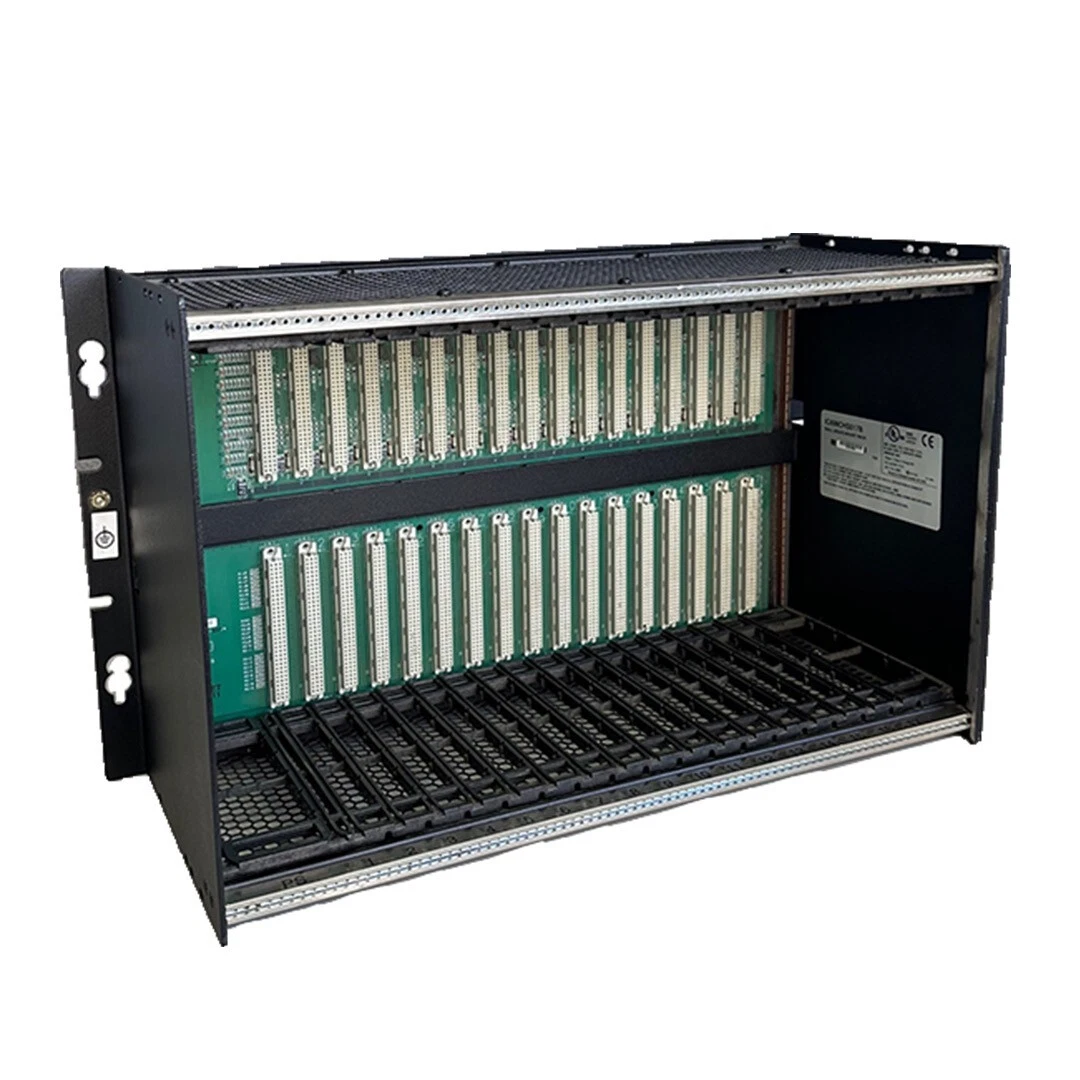

GEIC698CHS017 è un rack standard con montaggio posteriore a 17 slot per la piattaforma GE PACSystems RX7i. Fornisce slot per CPU e moduli I/O supportando al tempo stesso moduli selezionati della serie 90-70 e VME, rendendolo utile per i sistemi di controllo industriale che necessitano di una notevole capacità del modulo. Il rack utilizza uno slot tra gli slot di 20,3 mm (0,8 pollici) per i moduli di larghezza standard, mentre l'alimentatore occupa uno slot dedicato da 61 mm (2,4 pollici). La sua struttura da 19 pollici di larghezza, 11,15 pollici di altezza e 7,5 pollici di profondità lo rende adatto per armadi di controllo industriali e custodie per apparecchiature. L'architettura supporta inoltre i trasferimenti VME64 e il collegamento a margherita automatico del riconoscimento degli interrupt e dei segnali di concessione del bus, contribuendo a semplificare l'integrazione del rack.
Quali sono le specifiche chiave?
Come funziona la sua architettura rack?
Quali sono i suoi principali vantaggi?
Dove viene comunemente utilizzato?
In che modo gli acquirenti dovrebbero selezionare e verificare questo rack?
GEIC698CHS017 è un rack a montaggio posteriore da 17 slot progettato per la piattaforma di controllo industriale PACSystems RX7i. Anziché funzionare come CPU PLC o modulo I/O autonomo, il rack fornisce la struttura backplane fisica ed elettrica necessaria per installare e interconnettere moduli di controllo compatibili.
Il rack contiene gli slot da 1 a 17 per i moduli, con la CPU installata nello slot 1 in una tipica configurazione RX7i. Lo slot 0 è riservato all'alimentatore e ha un'apertura più ampia da 2,4 pollici. Questa disposizione offre agli ingegneri una struttura centralizzata per realizzare configurazioni PLC relativamente grandi senza la necessità di più rack di piccole dimensioni.
Secondo la documentazione tecnica, il rack può ospitare moduli I/O RX7i, moduli VME, moduli Serie 90-70 a larghezza singola e moduli PLC Serie 90-70 a larghezza doppia se utilizzati secondo le linee guida di integrazione applicabili.
Per gli acquirenti che cercano il modello esatto, la pagina del prodotto GE IC698CHS017 può essere utilizzata anche per rivedere le informazioni del fornitore e i dettagli di acquisto.
Le specifiche fisiche ed elettriche di un rack PLC sono importanti poiché dimensioni errate del rack, requisiti degli slot o distribuzione dell'alimentazione non corrette possono creare problemi durante la progettazione del sistema. La tabella seguente riassume le principali specifiche associate a questo modello.
| Specifica | GEIC698CHS017 Dettagli |
|---|---|
| Tipo di prodotto | Rack RX7i con montaggio posteriore a 17 slot |
| Slot dei moduli | Slot 1–17 |
| Larghezza fessura standard | 0,8 pollici/20,3 mm |
| Slot di alimentazione | Slot 0, 2,4 pollici/61,0 mm |
| Dimensioni | 11,15 pollici A x 19,00 pollici L x 7,5 pollici P |
| Dimensioni metriche | 283 mm A × 483 mm L × 190 mm P |
| Supporto VME | Progettato per supportare VME64 |
| Montaggio | Montaggio posteriore |
| Opzioni di alimentazione | Alimentatori CA plug-in RX7i, con opzioni di wattaggio più elevato per configurazioni ad alta corrente |
La documentazione del rack identifica anche una controparte a montaggio anteriore, IC698CHS117. Questa distinzione è importante quando si sostituisce un rack esistente perché l'orientamento fisico del montaggio e i requisiti di accesso all'armadio possono differire anche quando l'architettura degli slot è simile.
Il backplane è una delle parti più importanti di un rack PLC perché fornisce il percorso di comunicazione tra i moduli installati. In questa architettura rack, il backplane è progettato con una spaziatura tra i moduli di 0,8 pollici, consentendo il posizionamento di moduli compatibili a larghezza singola in una disposizione coerente.
Numerosi accorgimenti architettonici rendono il rack adatto ad installazioni di automazione complesse:
Queste caratteristiche sono particolarmente rilevanti quando gli ingegneri devono mantenere o espandere sistemi di controllo industriale consolidati piuttosto che progettare un'architettura PLC completamente nuova.
Prima dell'installazione è necessario verificare sempre la compatibilità con la configurazione specifica di CPU, I/O, comunicazione, alimentazione e VME. Il rack stesso è progettato per supportare diverse famiglie di moduli associati all'RX7i e all'ambiente legacy Serie 90-70.
Le configurazioni potenzialmente supportate includono:
I moduli della Serie 90-70 a doppia larghezza occupano due posizioni slot standard, quindi il numero effettivo di moduli che possono essere installati dipende dalla larghezza dei moduli selezionati. I progettisti di sistema dovrebbero quindi calcolare lo spazio disponibile negli slot anziché semplicemente contare i dispositivi installati.
Con 17 posizioni di moduli standard oltre alla posizione di alimentazione dedicata, il rack può ospitare una configurazione di controllo relativamente estesa. Ciò può essere utile per applicazioni che coinvolgono numerosi moduli digitali, analogici, di comunicazione o specializzati.
Il supporto per moduli selezionati della Serie 90-70 rende l'architettura rilevante per progetti di modernizzazione e manutenzione in cui l'hardware esistente non può essere sostituito immediatamente. Ciò può aiutare i team di progettazione a prolungare la vita utile dell'infrastruttura di controllo consolidata.
La larghezza da 19 pollici e il design con montaggio posteriore forniscono un formato meccanico standardizzato per armadi e custodie industriali adatti. Prima di ordinare, gli acquirenti devono confrontare le dimensioni del rack e i requisiti di accesso posteriore con lo spazio disponibile nell'armadio.
Il supporto VME offre agli ingegneri ulteriori possibilità di integrazione laddove sono richiesti moduli VME compatibili. Tuttavia, l'integrazione VME dovrebbe seguire la documentazione hardware e software pertinente anziché dare per scontato che ogni modulo VME sia automaticamente compatibile.
L'architettura rack RX7i supporta diverse capacità di alimentazione. La documentazione tecnica elenca le configurazioni di alimentazione sia da 100 watt che da 350 watt, consentendo ai progettisti del sistema di selezionare una disposizione di alimentazione adeguata in base ai moduli collegati.
Un rack PLC da 17 slot viene generalmente selezionato quando un sistema di controllo industriale richiede una capacità del modulo maggiore di quella che un rack più piccolo può fornire. Gli ambienti applicativi tipici possono includere:
Ad esempio, un team di ingegneri che sta aggiornando una linea di produzione consolidata potrebbe aver bisogno di ulteriore capacità I/O pur mantenendo moduli legacy compatibili. Un rack da 17 slot può fornire la piattaforma fisica per riorganizzare il sistema di controllo mantenendo un'architettura familiare basata su moduli.
L'acquisto di uno scaffale industriale dovrebbe comportare qualcosa di più del semplice controllo del numero del modello. Gli acquirenti devono verificare la configurazione completa del sistema prima di effettuare un ordine.
Questi controlli possono ridurre il rischio di ricevere un rack fisicamente simile ma tecnicamente inadatto, soprattutto nei progetti di automazione legacy in cui diversi modelli di rack GE possono sembrare comparabili.
No. È un rack o uno chassis anziché una CPU PLC. La sua funzione principale è quella di fornire il backplane e la struttura di montaggio fisico per CPU, I/O, comunicazioni e altri moduli compatibili.
Fornisce 17 posizioni del modulo standard, identificate come slot da 1 a 17. Lo slot 0 è una posizione separata e più ampia destinata all'alimentatore.
Entrambi sono modelli rack RX7i a 17 slot, ma IC698CHS017 è la versione con montaggio posteriore, mentre IC698CHS117 è la versione con montaggio anteriore. Pertanto la disposizione di montaggio deve essere controllata attentamente prima della sostituzione.
Sì, il rack è progettato per accettare moduli Serie 90-70 compatibili a larghezza singola e moduli PLC Serie 90-70 a larghezza doppia. La compatibilità del modulo specifico deve essere verificata utilizzando la documentazione RX7i applicabile.
SÌ. Il rack è progettato per supportare i moduli VME, inclusa la funzionalità backplane orientata al VME64. L'integrazione VME deve seguire le linee guida di integrazione del produttore.
GEIC698CHS017 rimane un'architettura rack pratica per i sistemi di controllo RX7i che richiedono una notevole capacità del modulo, comunicazione backplane strutturata e compatibilità con hardware legacy e VME selezionati. Le 17 posizioni dei moduli standard, lo slot di alimentazione dedicato, le dimensioni standardizzate e l'architettura di sistema flessibile lo rendono particolarmente rilevante per i progetti di manutenzione, espansione e modernizzazione dell'automazione industriale.
Per gli acquirenti che valutano un rack sostitutivo o di riserva, le considerazioni più importanti sono l'orientamento di montaggio, la compatibilità dei moduli, la capacità degli slot disponibili, i requisiti di alimentazione, le condizioni del contenitore e le condizioni del prodotto. Se stai acquistando GE IC698CHS017 per un progetto di automazione industriale e hai bisogno di aiuto per confermare specifiche, disponibilità o compatibilità di configurazione,contattacia Xin Yuan per informazioni sui prodotti e supporto professionale all'acquisto.
-
